Изготовление горна

ГорнРазогрев металла - дело хлопотное. Кузня хоть и нехитра по конструкции, а требует и места, и оборудования. Мы же предлагаем небольшой переносной горн (рис. 1). Он прост в обращении, быстро нагревает металл до нужной температуры и работает от источников тока с безопасным напряжением.

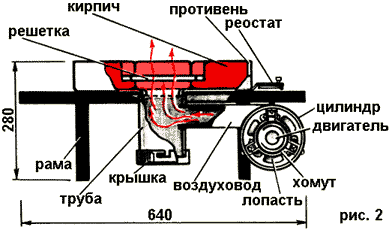

Устройство горна показано на рисунке 2. На металлической раме из стальной трубы установлен противень из листовой стали толщиной 1,5 мм. Его размеры выбраны с таким расчетом, чтобы сюда плотно укладывались поперек три огнеупорных кирпича. В них вытесывают уступ, на который устанавливается колосниковая решетка из 8-миллиметровой стальной пластины. Заметим, кирпичи обрабатываются легче, если перед обработкой положить их на некоторое время в ведро с водой.

Профиль

В металлическом противне под решеткой предусмотрено отверстие с отбортованными кромками. На них плотно сажается кусок трубы диаметром 80 мм. Снизу у трубы имеется съемная крышка для удаления золы, а сбоку присоединяется воздуховод. На его противоположном конце закреплен цилиндр диаметром 150 и высотой 100 мм из стального листа толщиной 0,8 мм. Один торец цилиндра закрыт заглушкой. Реостат А с другого устанавливается электродвигатель от автомобильного стеклоочистителя. Крепится двигатель на стенках цилиндра с помощью хомутов. На его вал надевается колесо с шестью лопастями из тонкого дюралюминия.

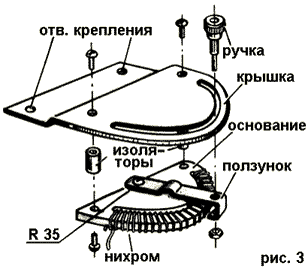

Напор воздуха, нагнетаемого вентилятором, регулируется реостатом. Его устройство показано на рисунке 3. Основание выпилено из асбестоцементного листа толщиной 8 мм, сопротивлением служит нихромовая проволока от спирали электроплитки на 127 В, ползунок изготовлен из упругой латунной пластинки. Сверху реостат закрыт алюминиевой крышкой.

кольцоТопливом для горна служит каменный уголь. На колосниковой решетке сначала разжигают щепки. Затем включают вентилятор на небольших оборотах и по мере увеличения пламени подкладывают деревянные бруски. Когда они разгорятся, наступает очередь угля. В процессе горения уголь спекается и образует корку, под которой удерживается высокая температура. Если корка образовалась недостаточно плотная и через отдельные трещины пробиваются языки огня, эти места присыпают углем и орошают водой. Удобнее эту операцию проводить тряпкой, закрепленной на проволоке. Подсыпать новые порции угля и укладывать заготовки следует через отверстие в корке, пробитое с краю. Свод же, образовавшийся из спекшегося угля, разрушать не следует.

столМожно обойтись и без каменного угля, а одними лишь древесными отходами. В этом случае сверху на горн ставится стальное кольцо (рис. 4). По мере горения деревянные бруски обугливаются и опускаются вниз. В нижней части кольца под слоем древесного угля образуется достаточно высокая температура. Для правильной установки предметов внутри кольца, а также для контроля за процессом горения на стенке имеется вертикальный разрез. А с противоположной стороны другой - он предусмотрен на случай, если размеры заготовки слишком велики. А чтобы она имела еще и надежную опору, на краях стола устанавливают съемный столик. Проще всего изготовить его из дюралюминиевых уголков и пластин, как показано на рисунке 5.

готовый горн

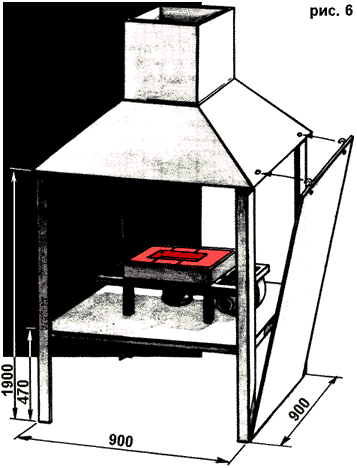

Над горном обязательно устанавливается вытяжной короб. Желательно на открытом воздухе оборудовать постоянное рабочее место с вытяжной трубой и стенками, защищающими от ветра, как показано на рисунке 6.

Автор: К. Скворцов
