Инструменты и оборудование

Сканное дело до настоящего времени продолжает оставаться ручным производством. Процесс изготовления изделия из филиграни сводится к следующим подготовительным операциям: заготовке шаблонов, скани, ее набору, пайке, монтировке, отделке поверхностей и др.

В зависимости от вида работы применяют тот или иной инструмент. При работе с тонкой проволокой, а также при изготовлении из нее элементов сложной формы используют щипцы. Они являются наиболее древним инструментом по обработке металла. К ним относятся плоскогубцы, шинные щипцы, круглогубцы, кусачки, пинцет (корнцангель).

Плоскогубцы. Зажимные губки у них плоские. Они бывают одинаковой ширины и заостренные на конце. Длина плоскогубцев — 12, 13 или 16 см.

Круглогубцы. Зажимные губки у них круглые, могут быть более или менее заострены к концу. Круглогубцами удобно изготавливать кольцевые элементы с малым диаметром.

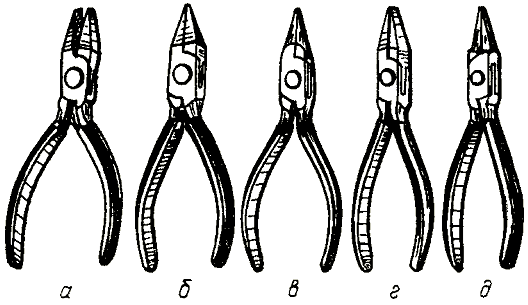

Плоскогубцы и круглогубцы

Плоскогубцы и круглогубцы: а — г — плоскогубцы с различными профилями губок; д — круглогубцы

Кусачки применяются для откусывания мелких деталей. Зажимные губки у них заострены. По виду рабочей части и режущих губок подразделяются на бокорезы, широкие и торцевые.

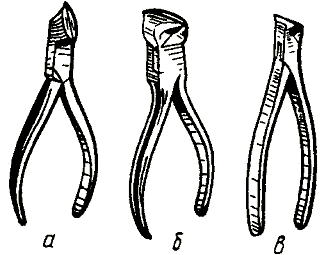

Кусачки

Кусачки: а — бокорезы; б — широкие; в — торцевые

Пинцеты. Корнцангель применяется для взятия и удержания в определенном положении деталей набора скани, припоя, для сгибания проволочек, если это не требует больших усилий. Он очень удобен при раскладке мелких элементов скани.

Корнцангель

Корнцангель

Кроме корнцангеля, используются пинцеты с различными профилями губок.

Пинцеты

Пинцеты

Ножницы применяются для резки листового металла. В отличие от обыкновенных (домашних) ножниц, ручки у них загнуты внутрь, что позволяет полнее использовать усилие кисти руки.

Ручные ножницы

Ручные ножницы

Лобзик также используется для резки металла. Он представляет собой укороченный ножовочный станок; расстояние между державками полотна регулируется.

Зубцы пилочки должны быть направлены в сторону ручки. При работе следите, чтобы полотно совершало возвратно-поступательное движение строго вертикально, без перекосов и рывков, которые могут привести к поломке пилочки и повреждению изделия.

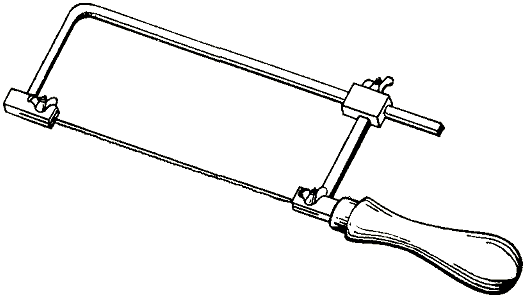

Лобзик по металлу

Лобзик по металлу

Напильники применяются для черновой опиловки металла и доводки готового изделия. Они являются одним из основных инструментов, с которыми работают мастера по художественной обработке металла. Напильники различаются по профилю поперечного сечения (плоские, трехгранные, квадратные, круглые, ромбические, полукруглые), величине насечки (самую крупную насечку имеет нулевой номер), длине. Напильники могут быть с одинарной и двойной насечкой. Напильники с двойной насечкой используют для обработки твердых металлов, с одинарной — мягких. Вам понадобятся напильники от 0 до 5 номера. Для удобства на хвостовую часть напильника нужно насадить деревянную ручку.

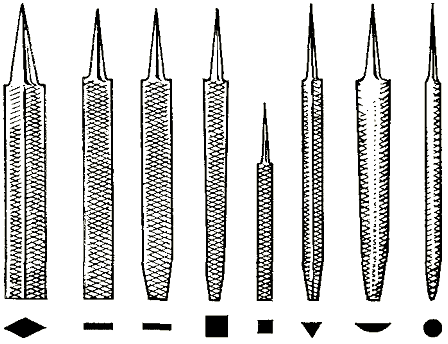

Напильники различного профиля

Напильники различного профиля

Надфили применяются для более точных опиловочных работ. По профилю поперечного сечения они бывают: плоские, трехгранные, квадратные, круглые, овальные, полукруглые; ручки у них имеют квадратное сечение. Надфили подразделяются на пять номеров — от первого до пятого, самая крупная насечка у первого номера.

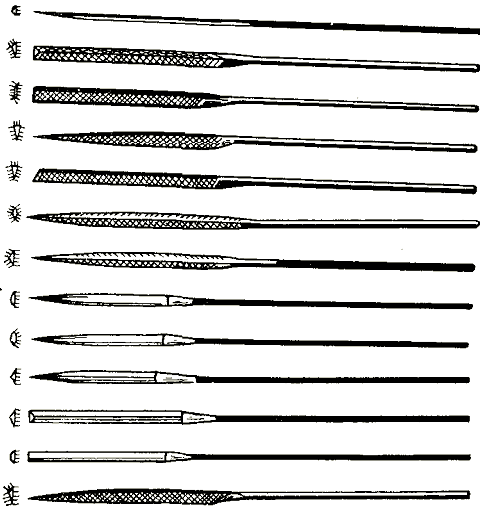

Надфили прямые

Надфили прямые

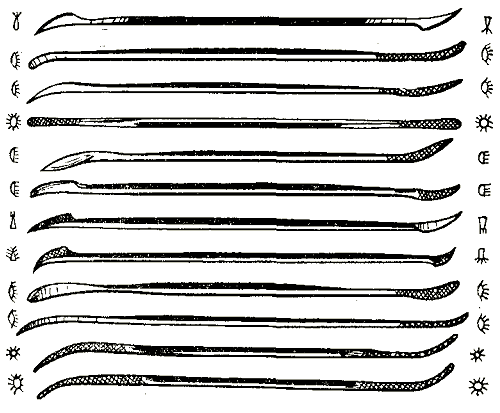

Надфили изогнутые

Надфили изогнутые

Молотки служат для механической правки изделий. Рабочая поверхность у них может быть различной формы — плоская, закругленная, шаровидная, клиновидная, но всегда идеально ровная. Эти молотки легче слесарных. Наряду со стальными, применяют молотки из дерева и текстолита.

Правочная плита, или флахайзен применяется для выравнивания филиграни молотками из твердых пород дерева или текстолита. Выполнена из металла с идеально ровной поверхностью.

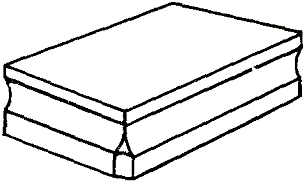

Флахайзен

Флахайзен

Наковальни используются для правки филиграни, а также проволочной и ленточной заготовок. Рабочая поверхность их отполирована и термически закалена.

Наковальни

Наковальни:

а — вставная; б — двурогая; в — ригель

Тисочки служат для закрепления заготовок при опиливании. Могут быть из металла или дерева. Деревянные применяются для того, чтобы избежать появления на заготовках вмятин, следов от насечек. При выполнении филигранных работ используют маленькие тиски с параллельными губками или ручные зажимные цанги.

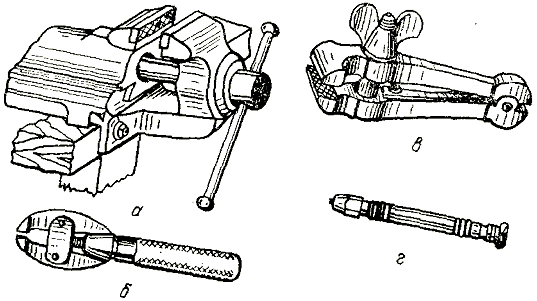

Ювелирные тиски

Ювелирные тиски:

а — настольные; б, в — ручные; г — зажимная цанга

Волочильная доска применяется для вытягивания проволоки. Она изготавливается из высококачественной инструментальной стали и может быть круглой, квадратной или прямоугольной формы. На равном расстоянии в ней просверлены отверстия, диаметр которых постепенно уменьшается. От состояния отверстий волочильной доски зависит качество проволоки.

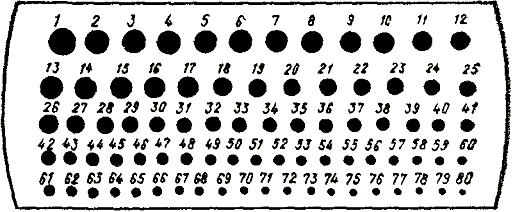

Волочильная доска

Волочильная доска

Фильеры представляют собой конические отверстия в металлических пластинках из твердого сплава. Бывают фильеры с коническими отверстиями сложной конфигурации (в виде треугольника, квадрата, сегмента и др.).

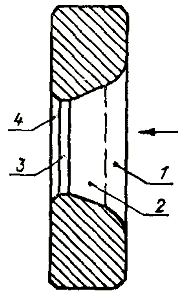

Фильер

Фильер: продольный разрез; 1 — смазочная воронка; 2 — рабочий конус; 3 — калибрующий поясок; 4 — выходной конус

Паяльные агрегаты. Бензиновый паяльный агрегат используется для плавки небольшого количества сплава. Состоит из мехов для подачи воздуха, бачка с горючей смесью и горелки. Газовый паяльный агрегат работает на сжиженном пропан-бутане. Состоит из баллончика и сменных горелок. ПОМНИТЕ: при работе с паяльными агрегатами нужно строго соблюдать меры предосторожности.

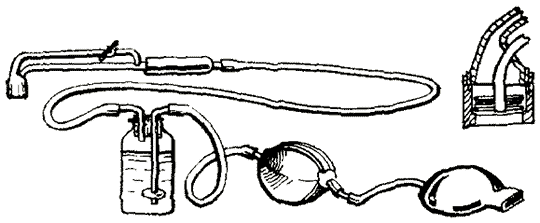

Бензиновый паяльный агрегат

Бензиновый паяльный агрегат

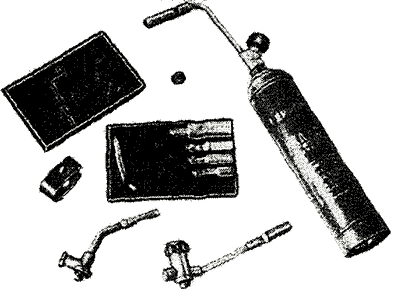

Газовый паяльный агрегат

Газовый паяльный агрегат с набором сменных горелок

Леткал. На нем производят пайку изделий. Состоит из деревянного бруска, покрытого асбестовым картоном толщиной не менее 5 мм.

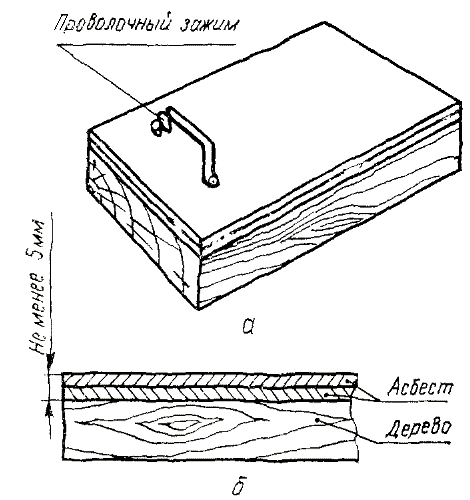

Леткал

Асбестовый леткал: а — общий вид; б — в разрезе

Вальцы применяются для прокатки металла. На них можно раскатать в ленточку скрученную скань и гладкую проволоку. Иногда на вальцах протачивают «ручейки» — канавки для проката проволоки из слитка. Провальцованную гладкую проволоку принято называть гладью.

Вальцы

Вальцы

Штихели используются для посадки и закрепления вставок из камней (кабошонов) в оправу или гнездо готового изделия, для обработки поверхности изделия после пайки, гравировки и т. п. Для работы потребуется шницштихель, боллштихель, мессерштихель и флахштихель. Они различаются по форме и площади поперечного сечения.

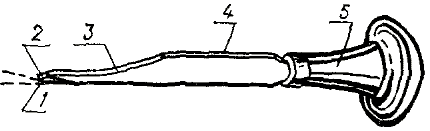

Штихель

Штихель: 1 — задняя грань; 2 — площадка носка; 3 — аншлиф; 4 — спинка; 5 — рукоятка

Чем выше номер штихеля, тем больше площадь его поперечного сечения. Штихели изготавливают из легированной или инструментальной стали.

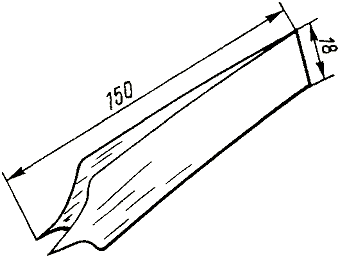

Ножом отсекают элементы скани от проволочной заготовки. Его изготавливают из ножовочного полотна и снабжают деревянной ручкой в виде грибка.

Нож

Нож

Кроме перечисленного выше, потребуются еще: бормашина с гибким шлангом и набором сверл, фрез и абразивных кругов, штангенциркуль со шкалой от 0 до 150 мм и ценой деления 0,1 мм; микрометр со шкалой от 0 до 25 мм и ценой деления 0,01 мм; металлическая линейка длиной 200 мм; карандаш.

Автор: Л.А. Чесноков
