Резка стекла с использованием электрического тока

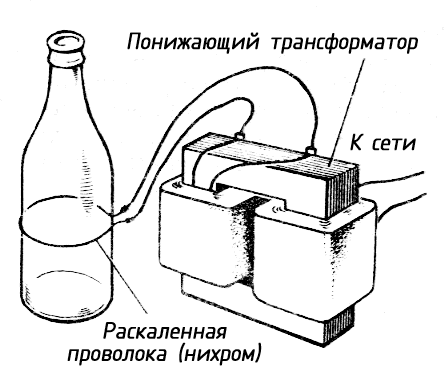

Схема установки для резки стеклянных цилиндрических сосудов приведена на рисунке:

Резка стекла электрическим током

К вторичной обмотке понижающего трансформатора напряжением 10-12 B подсоединяют железную или нихромовую проволоку диаметром 0,4-0,6 мм. Этой проволокой обвивают в один виток по линии отреза стеклянный сосуд. В том месте, где начало витка сходится с его концом, прокладывают кусочки асбеста или слюды, чтобы не произошло короткого замыкания. Концы проволоки при этом закрепляют зажимами. Трансформатор включают в электрическую сеть. Как только проволока разогреется, в месте нагрева стекла образуется трещина. Стеклянный сосуд легко раскалывается (разрезается) по линии нагрева.

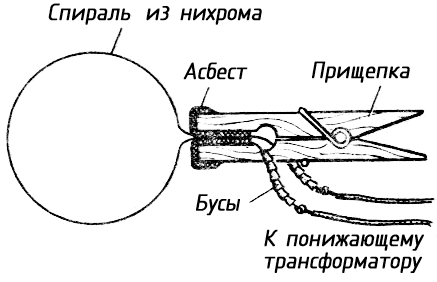

Стеклянные сосуды большого диаметра режут электростеклорезом, конструкция которого показана на рисунке:

Электростеклорез

Электростеклорез монтируется на обычной бельевой прищепке, губки которой опиливают и оклеивают асбестом. Спиралью служит нихромовая проволока диаметром 0,5-0,6 мм. Спираль охватывает разрезаемый сосуд, а концы ее закрепляют между губками прищепки так, чтобы они не соединялись между собой. На свободные концы спирали надевают фарфоровые бусы или керамические изоляторы (ими изолируют концы спирали в электроплитах). Концы спирали соединяют с монтажными проводами типа МГШВ сечением 0,5-0,75 мм2 и подсоединяют к понижающему трансформатору напряжением на вторичной обмотке 10-12 B. При отсутствии его можно использовать автомобильный аккумулятор.

С помощью электрического тока можно легко и быстро разрезать витринное стекло толщиной 10-12 мм.

Предварительно с поверхности стекла удаляют грязь и пыль. Затем намечают линию разреза, для чего на стекле алмазом делают две метки по концам этой линии в виде коротких черточек. Стекло укладывают на ровную поверхность стола и по линейке делают надрез алмазом по меткам. Потом прокладывают нихромовую проволоку толщиной 0,8-1 мм по линии надреза, как показано на рисунке, и подвешивают груз весом 0,5-1 кг так, чтобы нихромовая проволока плотно прилегала к поверхности стекла. К концам нихромовой проволоки подсоединяют провода сечением 1,5—2 мм2. Концы электропроводов подсоединяют в ЛАТРу на 9 A и включают в электрическую сеть (предварительно подбирают такое напряжение, при котором нихромовая проволока приобретает краснокоричневый цвет).

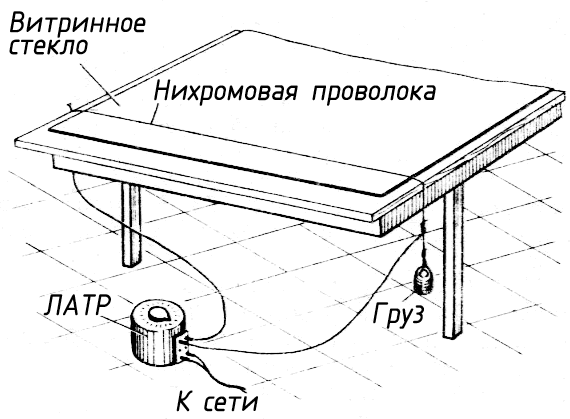

Способ резки витринного стекла

Стекло легко раскалывается по линии надреза, сделанного алмазом.

Автор: В.Г. Бастанов
