Оборудование рабочего места

Рабочее место лучше всего оборудовать в кладовой. Летом можно расположиться на балконе или в саду. При этом надо помнить, что чем меньшей площадью вы располагаете, тем рациональнее следует ее использовать. Прежде всего нужен стол - обыкновенный однотумбовый или какой-нибудь другой - и накладная доска. Доска должна быть из сухой, желательно твердой породы дерева (дуба, березы или же сосны). Ширина ее - до 300 мм (если широкой доски нет, ее можно склеить из двух-четырех узких), толщина- 40-50, длина - 1000-1500 мм.

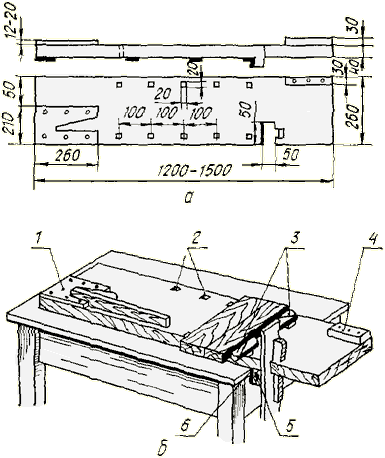

Накладная доска

Накладная доска: а - чертеж, б - общий вид; 1 - упор для строгания заготовки; 2 - гнезда для клиньев; 3 - клинья; 4 - упор для распиливания заготовки поперек волокон; 5 - упор, предупреждающий смещение доски; 6 – резина.

С левой стороны доски установите на клее и шурупах упор из фанеры толщиной 12- 20 мм с треугольным вырезом. Он понадобится для остругивания широкой и узкой сторон доски. Торец упора опилен под 90° для торцовки реек а брусков под прямой угол. В накладной доске выдолбите сквозные гнезда сечением 20х20 мм на расстоянии 100мм одно от другого. Они предназначены для закрепления заготовок при резьбе, сверлении, склеивании, шлифовании и других операциях.

Чтобы предотвратить смещение верстака-доски во время работы, к ее нижней тыльной стороне прибейте брусок сечением 30х50 мм и несколько резиновых прокладок.

Если доска по длине равна крышке стола, ее легко закрепить с помощью металлических уголков или деревянных брусков, установленных с двух противоположных концов.

Короткую доску закрепите двумя струбцинами. Могут быть и другие варианты.

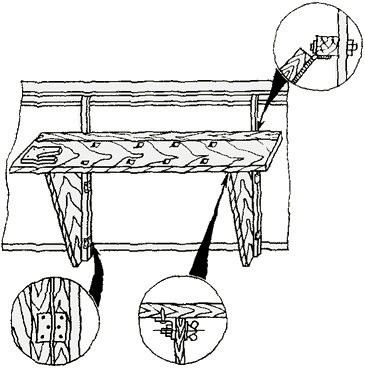

Для оборудования рабочего места на балконе прикрепите к его вертикальным стойкам двумя-тремя болтами диаметром 6 мм брусок сечением 50х50 и длиной 1100-1500 мм. К бруску привинтите петли и на них навесьте накладную доску (рис. 2, а). К стойкам балкона прикрепите с помощью петель два упора (рис. 2, б). Изготовляют их из доски толщиной 40 мм. С тыльной стороны доски-верстака привинтите два стальных уголка сечением 40x40 мм (рис. 2,в). Чтобы привести импровизированный верстак в рабочее положение, упоры сдвиньте до соприкосновения с уголками и зафиксируйте болтом М-10.

Оборудование рабочего места на балконе

Оборудование рабочего места на балконе

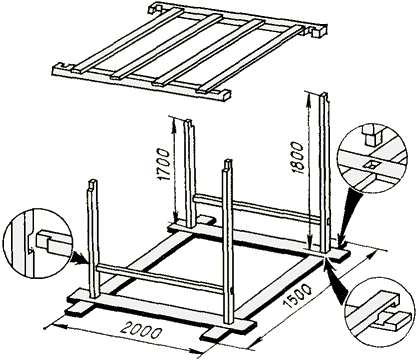

Оборудуя рабочее место во дворе или саду, нужно устроить над ним небольшой навес. Бруски сечением 40х150 и длиной 2000 мм соединяют между собой.

Устройство навеса

Устройство навеса

Крышу собирают из двух продольных и четырех поперечных брусков и покрывают окрашенной масляной краской фанерой. Инструмент можно хранить на висячих полках, щитах, в тумбочках, шкафах или шкафчиках. Важно, чтобы все имело определенное место. Как говорят в народе, "что в порядке лежит, само под руку бежит". Но лучше всего смастерить специальный инструментальный шкафчик. Глубина его не должна превышать 300 мм, поскольку инструмент, чтобы им было удобно пользоваться, нужно размещать в один ряд. Возьмите сухую доску шириной 240-260 и толщиной 20-25 мм, разметьте две боковые стенки, дно, верхнюю крышку, заднюю и переднюю стенки. Все детали соедините клеем и шурупами. Проверив углы ящика, туго свяжите его шпагатом. Когда клей подсохнет, аккуратно распилите ящик вдоль по разметке, отделите половины. Одну из них распилите пополам.

Это будут дверцы. Приклейте к ним с внутренней стороны две планки и навесьте дверцы на ящик. Зачистите и отшлифуйте места распилов. Шкафчик покройте масляной краской.

Варианты ящиков для хранения инструмента:

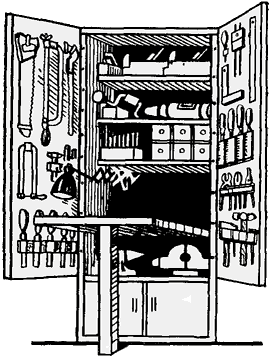

Шкафчик для инструмента

Шкафчик для инструмента

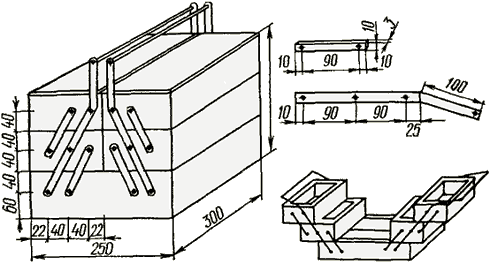

Переносной ящик для инструмента

Переносной ящик для инструмента

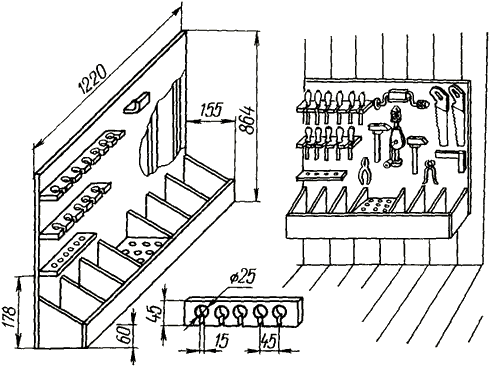

Навесные ящики для инструмента

Навесные ящики для инструмента

Автор: Л.А. Чесноков
