МеталлыКамень и керамикаДеревоКость и рогРезина, каучук и гуттаперчаСтекло и зеркалаМеха и кожаБумага и папье-машеПищевые продуктыЛекарственные растенияКлеи, замазки и цементЛаки и сургучКремы и аппретурыЧернила и карандашиСмазочные масла и мазиМыло и свечиСредства для стиркиОлифа и краскиТаблицыСловарьРеактивыИнтересные ссылки
домик На главную страницуОтправить письмо





liveinternet

Жар обжига

После того как снятое с круга изделие слегка подсохло вдали от сквозняков и источников тепла, а потом было зачищено мелким наждаком, декорировано ангобами, солями и снова подсохло, его помещают на 1,5—3 часа в муфельную печь для дополнительного просушивания при температуре 150 °С (как сделать муфельную печь, будет рассказано ниже). Сначала температуру в печи нужно повышать медленно; пары воды в это время должны свободно выходить через смотровые и другие отверстия. Если печь не имеет реостата для постепенного повышения температуры, придется включать и выключать ее в течение 1—3 часов, с интервалами в 5—10 минут. Как только влага исчезла, нужно каждые 30—40 минут повышать температуру на 50 °С, и так до 400 °С, когда изделие начнет краснеть. Эго означает, что из глины вышла химически связанная вода. Теперь можно поднимать температуру в печи на 100 °С через каждый час

и довести ее до 800—900 °С. Выдержите эту температуру в течение часа и отключите плитку. В первые часы охлаждение должно быть замедленным, пока температура не упадет до 450—400 °С. Этот период называется закалом, или томлением. Электрические печи начинают остывать сразу же после отключения от электросети, поэтому нужно время от времени включать их. Когда температура понизится до 200 °С, дверцы печи можно приоткрыть и, когда температура в ней сравняется с комнатной, вынуть изделие. В общей сложности керамика должна остывать 10—12 часов.

Температуру обжига можно определить визуально по цвету каления. Едва заметный красный цвет соответствует 550—600 °С, темно-красный — 600—700, начало вишневого — 700—800, вишнево-красный с переходом в светло-вишневый — 800—900, ярковишневый — 900—1000, темно-оранжевый — 1100, светло-оранжевый — 1200, начало белого каления — 1300, белое — 1400 °С.

После первого обжига керамическое изделие расписывают глазурями. Низ керамики нужно очистить от капель глазури мокрой тряпочкой.

Второй раз изделие обжигают, чтобы растопилась глазурь. Последовательность обжига та же.

В старину обжиг производили в костре. Этим способом можно воспользоваться и сейчас для обжига неглазурованных глиняных изделий. Делается это следующим образом: в земле выкопайте яму, на дно ее аккуратно положите сухие дрова, солому и т. п. На них — высушенные глиняные изделия, переложите их соломой и дровами с таким расчетом, чтобы при выгорании топлива они не упали и не разбились. Заполните дровами и углем яму до верха. Зажгите костер и поддерживайте его в течение нескольких часов. Обжиг начнется, когда костер осядет. Весь его жар остается в яме. Готовые изделия можно извлечь только на следующий день.

Чтобы обжигать в домашних условиях небольшие глиняные изделия, потребуется муфельная печь. Печь с температурой нагрева до 950 °С можно сделать из бытовой электрической плитки. Главной частью печи является муфель, в котором и производят обжиг. Устройство печи показано на рисунке:

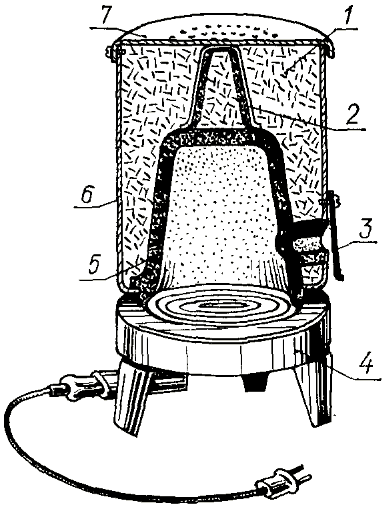

Муфельная печь

Муфельная печь: 1 — асбестовая крошка; 2 — металлическая распорка; 3 — заслонка; 4 — электроплитка; 5 — муфель, или шамотная колба; 6 — цилиндр; 7 — крышка

Из картона сделайте форму, пропитайте ее парафином или воском и нанесите на внутреннюю поверхность глиняную массу слоем 10 мм. Теперь глина, когда слегка подсохнет, сама отскочит от формы. Наносить глину на наружную поверхность коробки нельзя, так как во время сушки глина сильно сжимается, а картонная коробка не позволит ей этого сделать, и муфель покроется трещинами.

Когда муфельная чашка высохнет, обработайте ее поверхность наждачной бумагой или напильником, обратив особое внимание на то, чтобы нижняя часть ее плотно прилегала к электроплитке. Досушите муфель на электроплитке в течение двух-трех часов при температуре 100 °С (время от времени включая плитку) и произведите окончательный обжиг, как рассказывалось выше.

Готовую муфельную чашку поместите в корпус, выполненный из стального листа толщиной 0,5—0,9 мм (крышку закрепите винтами). Для укрепления металлического корпуса на керамической чашке между ними установите П-образную распорку, которая нижней частью будет упираться в керамический муфель, а верхней — в крышку корпуса. Свободное пространство между муфелем и корпусом заполните асбестовой крошкой. В металлической крышке просверлите несколько небольших отверстий для выхода пара. Чтобы контролировать процесс обжига, сбоку сделайте глазок диаметром 20—25 мм со шторкой.

ВНИМАНИЕ! Все работы с включенной электрической плиткой нужно производить с соблюдением правил техники безопасности. В связи с тем, что обжиг керамических изделия длится долго, электроплитка, чтобы не произошел пожар, должна стоять на несгораемом основании (толстой асбоцементной плите, кирпичах) вдали от легковоспламеняющихся предметов. Работать во время обжига изделий нужно в сухих рукавицах и пользоваться исправным инструментом.

Автор: Л.А. Чесноков

Copyright © 2002-2016 "Кустарь" Все права защищены.
