Устройство токарного станка

Все части токарного станка установлены на прочной основе — станине. Та часть станка, которая держит и вращает деталь, называется передней бабкой. В ее корпусе имеется шпиндель со ступенчатым шкивом на одном конце и патроном — на другом.

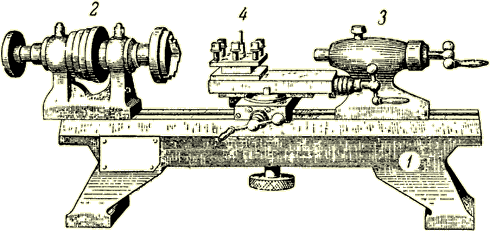

Настольный токарный станок

Настольный токарный станок:

1 — станина; 2 — передняя бабка; 3 — задняя бабка; 4 — суппорт.

У мощных скоростных станков, которыми оснащены наши заводы, шкив заменен коробкой скоростей. На другом конце станины находится задняя бабка, которая удерживает правый конец детали при обработке в центрах. В верхней части корпуса задней бабки находится пиноль, двигающаяся влево и вправо с помощью маховичка с винтом и гайки.

В коническое отверстие в передней части пиноли вставляется центр. В случае надобности сюда же можно устанавливать сверла, развертки и другой инструмент.

Заднюю бабку можно передвигать по направляющим станины, устанавливая ее на нужное расстояние, в зависимости от размеров обрабатываемой детали.

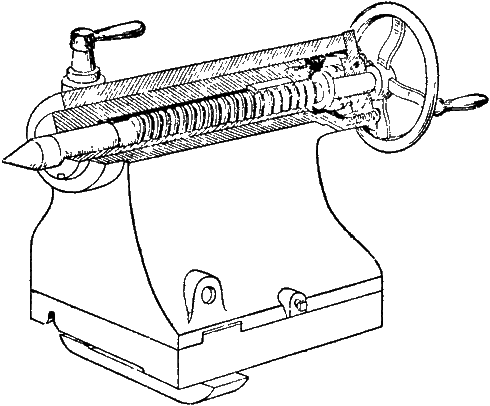

Задняя бабка

Задняя бабка

Между передней и задней бабками помещается суппорт с резцодержателем. Нижняя часть суппорта, называемая кареткой или продольными салазками, скользит по направляющим станины, перемещая резец вдоль обрабатываемой детали.

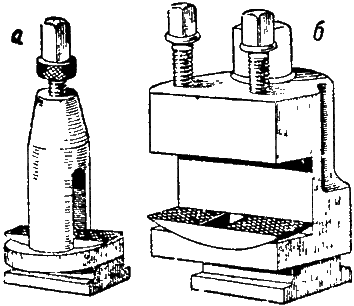

Резцодержатели

Резцодержатели: а — резцодержатель для мелких работ, б — резцодержатель для средних.

Поперечное движение резца осуществляется с помощью поперечных салазок, в верхней части которых помещается поворотная часть суппорта. Она, как и станина, имеет направляющие, по которым двигаются верхние салазки суппорта с резцодержателем.

Резцодержатель может быть устроен по-разному, и это зависит от величины нагрузки, действующей на резец. На следующем рисунке изображены резцедержатели, употребляемые для легких и средних работ.

Суппорт с резцовой головкой

Суппорт с резцовой головкой

Обычно же на станках средних размеров ставятся резцовые головки, позволяющие закреплять одновременно четыре резца. Для поворота головки нужно отвернуть рукоятку или гайку в верхней ее части.

В качестве двигателя для станка используют электромотор, соединенный со ступенчатым шкивом приводным ремнем из кожи или прорезиненной материи.

Ременная передача работает хорошо, когда ремень достаточно натянут и охватывает большую часть шкива. Для хорошего натяжения ремня у легкого настольного станка можно сделать приспособление, изображенное на следующем рисунке:

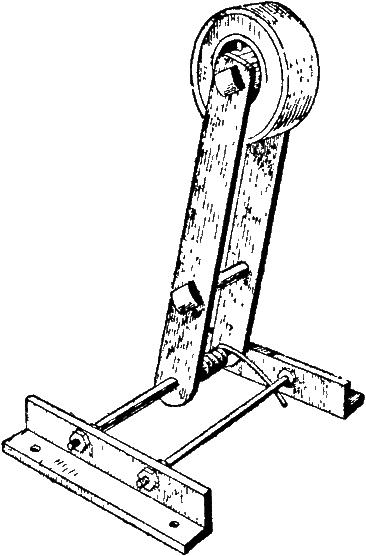

Приспособление для натяжения ремня у настольных станков

Приспособление для натяжения ремня у настольных станков

Ролик удерживает ремень в натянутом состоянии с помощью сильной пружины. Длина шпилек, соединяющих основание приспособления, должна быть несколько больше ширины шкива или равна ей. Ролик с боковинами перемещается по одной из шпилек, как по оси.

Автор: П.В. Леонтьев
