Нарезка винтов

При многих работах с металлом юному мастеру может понадобиться сделать винтовую резьбу—наружную (на стержнях) и внутреннюю (в отверстиях). Стержень с нарезкой и головкой для завинчивания или захвата называется винтом, если он ввинчивается куда-нибудь, и болтом, если на него навинчивается гайка, пластинка квадратной или, чаще, шестигранной формы с нарезанным соответственно резьбе болта отверстием. Иногда требуются стержни без головок с нарезкой по всей длине или на концах; они называются гужонами, шпильками.

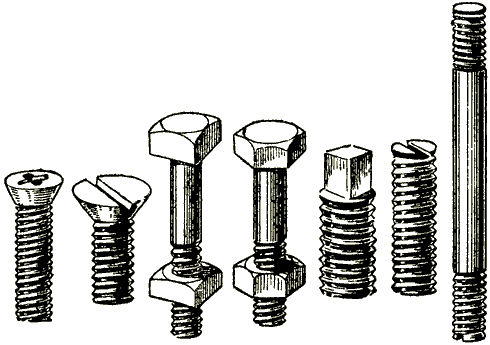

Винты, болты с гайками, гужоны и шпилька

Винты, болты с гайками, гужоны и шпилька

Винтовая резьба на стержнях и в отверстиях делается при помощи плашек и метчиков.

Для изготовления винтовой нарезки на болтах служат плашки, которые можно рассматривать как крепко закаленную стальную гайку с прорезями, образующими режущие кромки.

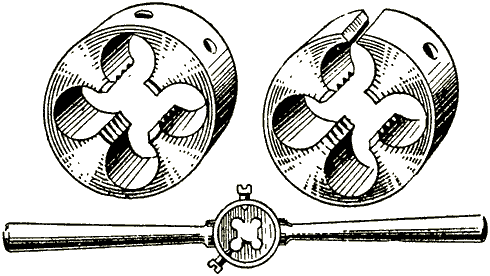

Плашки цельная и разрезная (справа) и вороток

Плашки цельная и разрезная (справа) и вороток

Плашки вставляют в особую державку с ручками.

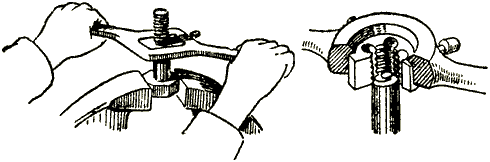

Приемы нарезания резьбы

Приемы нарезания резьбы

Для нарезания резьбы в гайках и отверстиях употребляют метчики. Метчик представляет собой закаленный стержень с винтовой резьбой. Чтобы он мог резать и оставлять за собой на стенках отверстия нарезку, на его теле имеются три или четыре продольные канавки, образующие на резьбе метчика режущие грани и служащие также для удаления опилок.

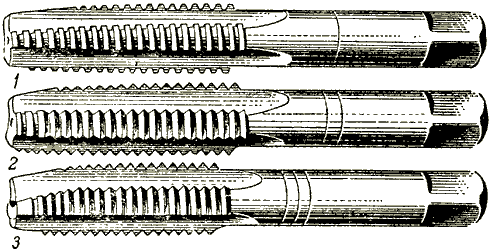

Метчики

Метчики

Плашками и метчиками нарезается треугольная резьба. В промышленности приняты три системы треугольных резьб — метрическая, дюймовая и трубная. Юный мастер чаще всего будет пользоваться инструментом для нарезания метрической резьбы. На чертежах она обозначается большой буквой М, за которой следует цифра, показывающая диаметр резьбы. Хорошая, полная резьба получится только тогда, когда правильно подобран диаметр стержня или сверла для подготовки отверстия. Установлено, что для получения качественной резьбы на стержне диаметр его должен быть на 0,3—0,4 мм меньше наружного диаметра резьбы. В помещенной ниже таблице 1 приведены рекомендуемые диаметры стержней для метрической резьбы, нарезаемой плашками.

Таблица 1

Диаметр резьбы в мм

М6

М8

М10

М12

М14

М16

М18

М20

Диаметр стержня в мм

5,8

7,8

9,8

11,8

13,7

15,7

17,7

19,8

Конец стержня нужно подготовить, сняв фаску, — немного сточив край.

Нарезка делается так. Зажимают в тиски стержень соответствующего диаметра и длины, со снятой на конце фаской. Затем ставят клупп с плашками или лерку и начинают навинчивать с некоторым нажимом; при этом плашки вырежут на поверхности стержня винтовую канавку. Проходят по стержню несколько раз, постепенно сжимая плашки, пока не получат хорошей, полной резьбы. Клупп и винтовальную доску надо вращать осторожно. Пытаться сразу получить полную нарезку нельзя, так как от чрезмерных усилий крепко закаленные плашки или винтовальная доска могут лопнуть. Вращают нарезной инструмент на один-полтора оборота вперед, а затем дают обратный ход, для того чтобы удалить стружку и обеспечить смазку. Плашки и метчики смазывают вареным маслом (можно машинным маслом и мыльной водой).

Нарезка отверстий обычно выполняется двумя или тремя метчиками. Сначала берется метчик с неполной нарезкой (1), у которого резьба конически срезана. Этот метчик делает в отверстии неглубокую лентообразную нарезку, которую углубляют более полным метчиком (2), а иногда проходят и третьим (3), почти цилиндрической формы. Метчики имеют четырехгранную головку, которую вставляют в рукоятку с соответствующими отверстиями, или вороток.

Перед нарезкой резьбы надо просверлить отверстие несколько меньше диаметра метчика.

Сверла нужного диаметра подбираются по таблице 2

Таблица 2

Диаметр резьбы в мм

1,0

1,2

1,4

1,7

2,0

2,3

2,6

3,0

3,5

4

5

Диаметр сверла в мм

0,75

0,95

1,1

1,35

1,6

1,9

2,15

2,5

2,9

3,3

4,2

Диаметр резьбы в мм

6

7

8

9

10

11

12

14

16

18

20

Диаметр сверла в мм

5,0

6,0

6,7

7,7

8,4

9,4

10,1

11,8

13,8

15,3

17,3

Высверленные отверстия проходят сначала коническим метчиком, затем следующими номерами. Метчики — инструмент очень хрупкий, и потому он требует очень внимательного обращения. Повернув метчик три-четыре раза по ходу винта, делают полуоборот назад, как и при нарезке плашками. То же самое делают при заедании (застревании) метчика, никогда не прилагая больших усилий, так как метчик может сломаться. Не надо забывать при этом и о смазке.

При нарезке и болтов и гаек в начале работы надо обратить внимание на то, чтобы не перекосить плашку или метчик.

Автор: П.В. Леонтьев
