Установка резца

Резец зажимается в держателе винтами с помощью специального ключа так, чтобы вершина резца приходилась точно против центровой линии обрабатываемой детали.

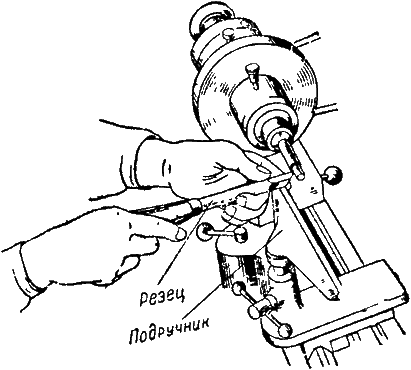

Работа ручным резцом

Работа ручным резцом

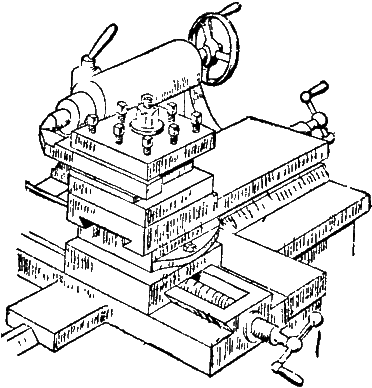

Проверить правильность установки резца можно по высоте одного из центров.

Проверка установки резца по высоте центра

Проверка установки резца по высоте центра

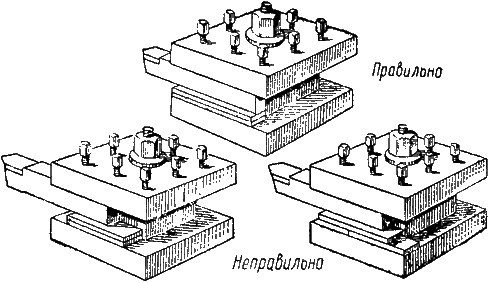

Иногда для установки резца могут понадобиться подкладки — стальные линейки со строго параллельными плоскостями. Как правильно поставить подкладку, ясно из следующего рисунка:

Установка подкладок

Установка подкладок

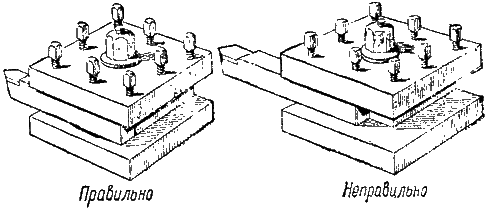

Выступающая часть резца должна быть возможно короче, не больше 1,5 высоты его стержня. Иначе резец при работе будет дрожать и поверхность плохо обработается.

Закреплять резец в резцодержателе нужно прочно, в противном случае он может вырваться во время работы, испортить деталь, а то и поранить работающего.

Установка резца в резцовой головке

Установка резца в резцовой головке

Автор: П.В. Леонтьев
