Обработка деталей в центрах

Установка и закрепление детали

Прежде чем закреплять деталь в центрах, необходимо проверить правильность их установки и, в случае необходимости, отрегулировать.

Проверка правильности установки центров

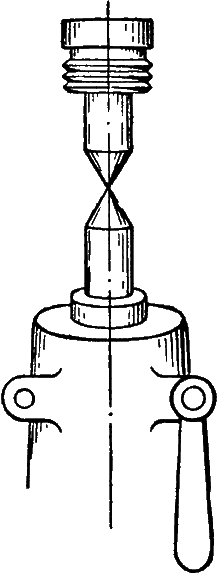

Проверка правильности установки центров

Обрабатываемую деталь нужно предварительно отцентровать. Для этого на ее торцах размечают и накернивают центры, а затем высверливают центровые отверстия. Разметку центровых отверстий очень удобно делать с помощью центроискателя.

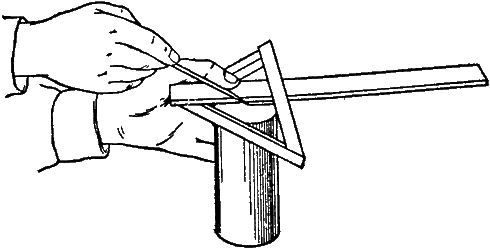

Разметка центра с помощью центроискателя

Разметка центра с помощью центроискателя

Его можно сделать самому из двух планок, соединенных под углом в 90° (угол может быть взят иной), и укрепленной на них линейки, которая одним ребром проходит через вершину угла и делит его пополам. Еще более простой самодельный центроискатель изображен на следующем рисунке.

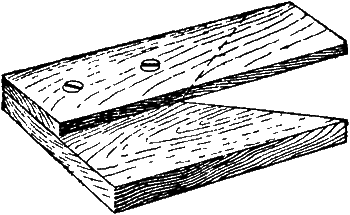

Самодельный центроискатель из двух дощечек

Самодельный центроискатель из двух дощечек

Приложив центроискатель к торцу цилиндрической детали, графилкой проводят риску, затем повертывают его примерно на 90° и проводят вторую риску. В точке пересечения рисок, после накернивания, высверливают центровое отверстие. Такую же операцию проделывают и на другом торце. Чтобы риски были заметнее, торцы можно замазать мелом.

Самой простой и удобной будет наметка центрового приспособления с помощью специального устройства — колокола. Он устанавливается вертикально на торец детали, и ударом молотка производится накернивание.

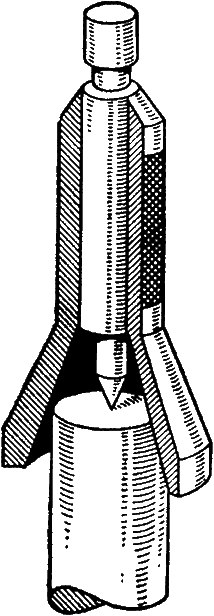

Колокол

Колокол

Если длина детали невелика, можно обрабатывать ее и без предварительной разметки. Для этого деталь закрепляют в трехкулачковом самоцентрирующем патроне, подрезают торец заготовки и высверливают центровое отверстие нужного размера.

Центровое отверстие показано на следующем рисунке:

Схема центрового отверстия

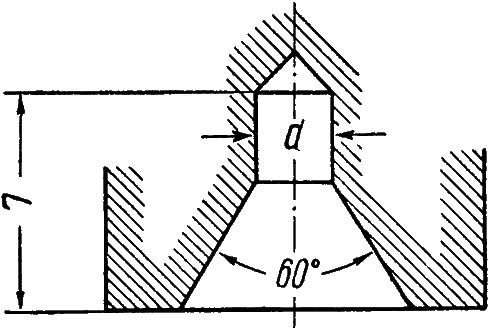

Схема центрового отверстия

Оно состоит из конической и цилиндрической частей. Угол конической части должен точно соответствовать углу центров станка. Глубина цилиндрической части (L) равна половине, а ее диаметр (d) — одной пятой диаметра обрабатываемой детали. Цилиндрическую часть делают сверлом, а коническую — зенковкой.

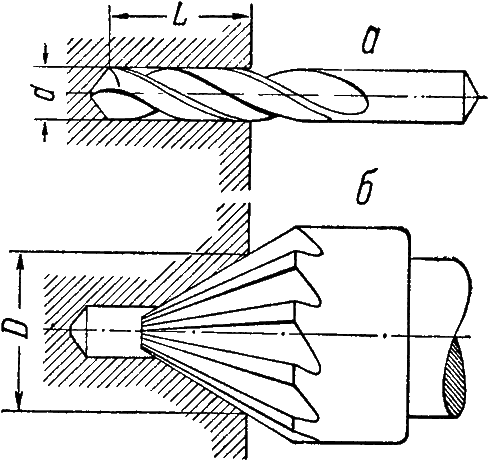

Изготовление цилиндрической (а) и конической (б) частей центрового отверстия

Изготовление цилиндрической (а) и конической (б) частей центрового отверстия

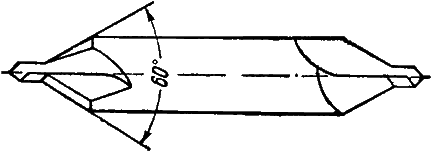

Удобнее, конечно, для этой цели употреблять комбинированное центровочное сверло, которое, так же как простое сверло и зенковка, укрепляется в пиноли задней бабки.

Комбинированное центровое сверло

Комбинированное центровое сверло

Подготовленную деталь устанавливают в центрах.

Форма центра и его вид показаны на следующем рисунке:

Центр

Центр

Его хвостовик должен точно входить в конические отверстия шпинделя и пиноли задней бабки. Передний центр вращается вместе со шпинделем и обрабатываемой деталью. Задний центр неподвижен и трется о деталь. Для уменьшения его износа задний центр нужно смазывать, закладывая смазку в цилиндрическую часть центрового отверстия.

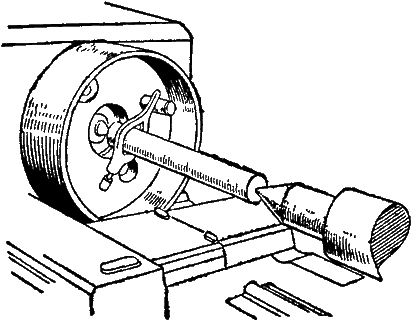

Для передачи вращения от шпинделя к детали, при обработке ее в центрах, пользуются поводковым патроном, который навинчивается на шпиндель, и хомутиком с зажимным винтом.

Обработка детали в центрах

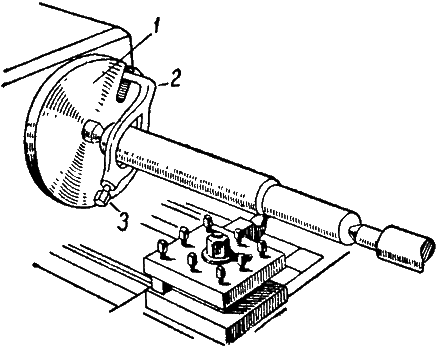

Обработка детали в центрах: 1 — поводковый патрон; 2 — хомутик; 3 — зажим.

Наиболее безопасным в работе будет поводковый патрон с защитным кожухом.

Поводковый патрон с предохранительным кожухом

Поводковый патрон с предохранительным кожухом

Иногда для сокращения времени на закрепление детали вместо поводкового патрона пользуются рифлеными передними центрами, которые, центруя деталь, одновременно служат и поводком.

Полые детали закрепляют в наружных, а валики — во внутренних (обратных) рифленых центрах.

Применение рифленых центров

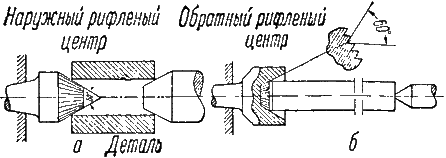

Применение рифленых центров: а — для полых деталей; б — для валиков

Установка деталей в патронах

Короткие детали удобнее закреплять не в центрах, а в патронах, простых и самоцентрирующих.

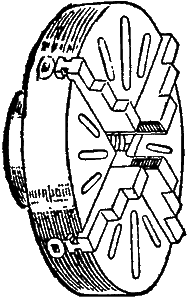

Простые патроны делают обычно четырехкулачковыми, и каждый кулачок перемещается своим винтом, независимо от остальных трех. Это позволяет закреплять в простом патроне не только цилиндрические детали.

Четырехкулачковый патрон

Четырехкулачковый патрон

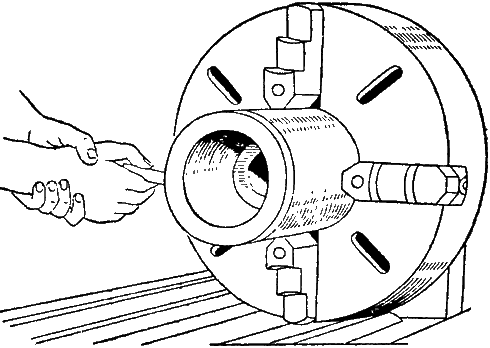

Для выверки правильности установки детали можно воспользоваться таким приемом. Установив деталь в центре патрона на глаз, начинают вращать шпиндель. К детали осторожно подносят кусок мела, который будет отмечать наиболее удаленные от оси вращения части.

Проверка установки детали с помощью мела

Проверка установки детали с помощью мела

Остановив шпиндель, регулируют положение детали в патроне и снова проверяют мелом до тех пор, пока мел не станет оставлять ровный след по всей окружности. Выверив деталь, ее окончательно закрепляют, равномерно поджимая ключом все четыре кулачка.

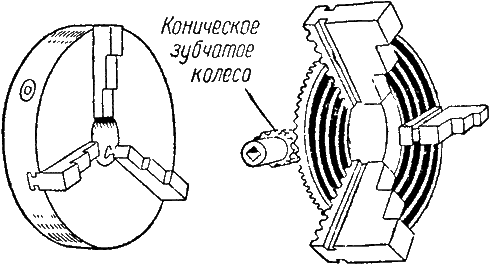

Самоцентрирующие патроны удобнее простых, потому что три кулачка этих патронов двигаются одновременно и сразу устанавливают и зажимают цилиндрическую деталь по оси шпинделя.

Самоцентрирующий трехкулачковый патрон

Самоцентрирующий трехкулачковый патрон. Внешний вид и устройство.

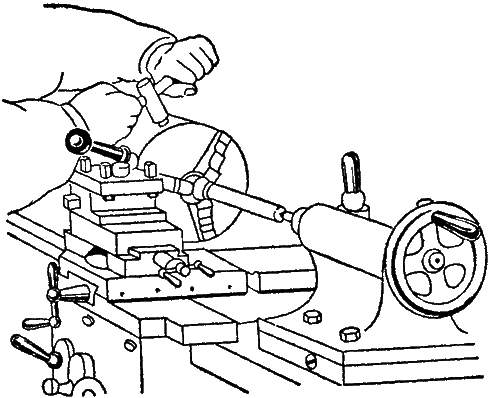

Длинные и сравнительно тонкие детали нужно закреплять и в патроне и в заднем центре, иначе усилие от резца и вес выступающей части детали могут изогнуть ее и даже вырвать из патрона.

Установка детали в патроне и в заднем центре

Установка детали в патроне и в заднем центре

Для быстрого закрепления мелких деталей служат цанговые патроны.

Цанговый патрон

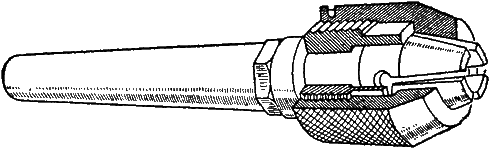

Цанговый патрон

Такой патрон своим хвостовиком закрепляется в коническом отверстии шпинделя. Деталь вставляют в отверстие разрезной пружинящей втулки — цанги — и закрепляют, навинчивая на корпус патрона гайку.

Автор: П.В. Леонтьев
